一、分析与说明

1.1、在绘制有宽度的多段线时，要提前设置多段线的起点、端点的宽度。

1.2、绘制直线型多段线或圆弧型多段线要在绘制前切换。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

20200318_02

二、详细绘制步骤

2.1、按键盘上的“F8”键，打开“正交”，命令行输入“PL”后回车，启用“多段线”命令。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

20200318_02

2.2、在绘图区任意位置单击拾取一点作为多段线的起点。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

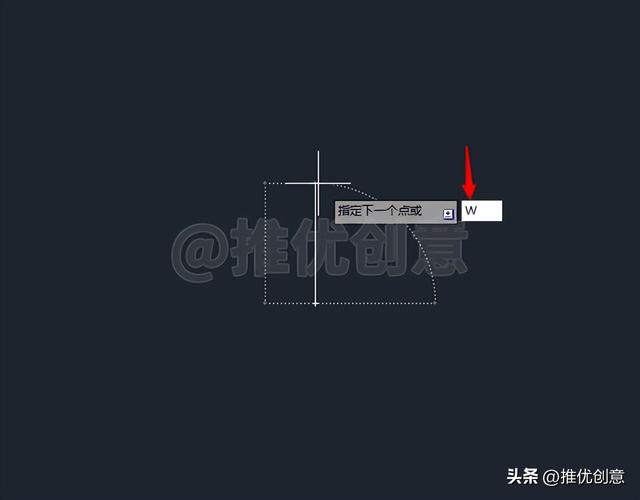

2.3、向上移动光标，命令行输入“W”后回车，选择指定多段线的宽度。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

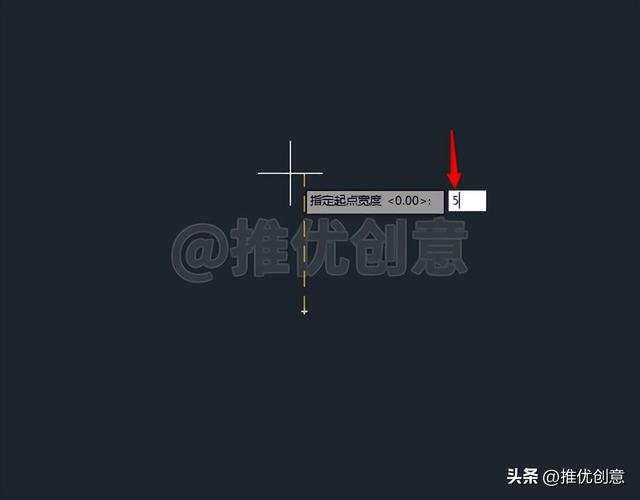

2.4、输入起点的宽度值“5”后回车。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.5、输入端点的宽度值“5”后回车。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.6、输入线段的长度值“30”后回车。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.7、向左移动光标，命令行输入“A”后回车，切换为绘制圆弧型多段线。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.8、输入圆弧的直径值“17”后回车。

这里千万不要错误地输入了“22”，要看清楚原图的尺寸标注。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.9、向下移动光标，命令行输入“L”后回车，切换为绘制直线型多段线。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.10、输入线段的长度值“8”后回车。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.11、向下移动光标，命令行输入“W”后回车，选择指定多段线的宽度。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.12、输入起点的宽度值“10”后回车。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.13、输入端点的宽度值“0”后回车。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

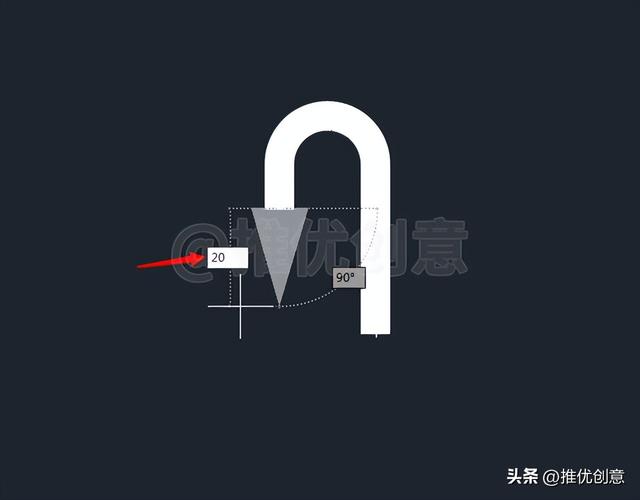

2.14、输入线段的长度值“20”后回车。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.15、再次回车退出“多段线”命令，多段线绘制完成后如下图。

至此，整幅图绘制完毕。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

2.16、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

cad剖面图方向怎么看,cad剖面图方向怎么看图.

20200318_02
